Tóscano 10004923 COMBI-PRO-MAX-2P40 | Backup y Modo Isla | Sistema de Control y Protección para Instalaciones Fotovoltaicas | IGA 2P 40A 6KA 230VAC con Protección de Sobretensiones

TOSCANO COMBI-PRO-MAX-2P40 es un sistema de control y protección diseñado para instalaciones fotovoltaicas con funcionamiento en modo isla y backup. Integra en un único equipo protección magnetotérmica, control de desconexión de red y gestión automática del suministro en caso de anomalías eléctricas.

Este modelo 2P 40A está pensado para su instalación en cabecera de cuadro eléctrico, optimizando el espacio y simplificando el esquema de la instalación al concentrar varias funciones en un solo dispositivo.

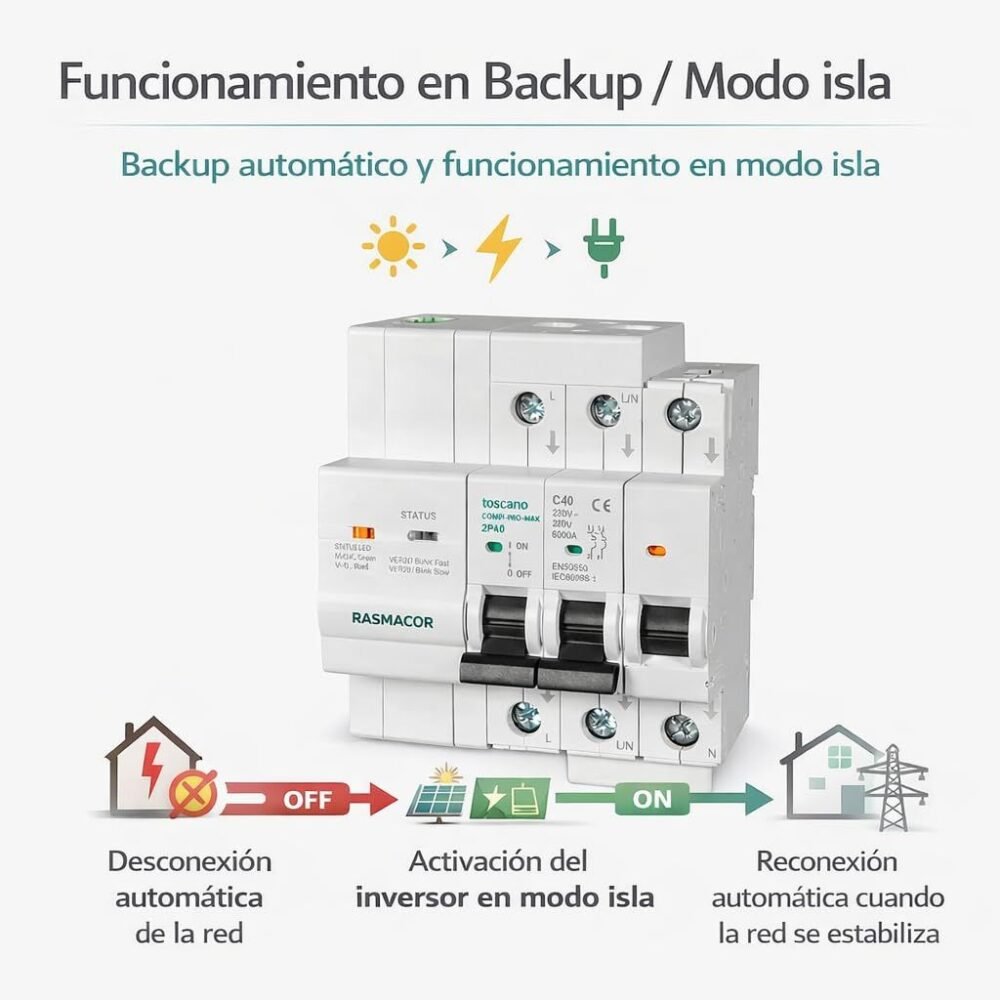

🔌 Funcionamiento en modo isla y backup

Cuando se detecta una pérdida de suministro eléctrico o una anomalía en la red, el equipo desconecta automáticamente la instalación de la red principal y activa la señal de funcionamiento en modo isla del inversor fotovoltaico. De este modo, las cargas conectadas pueden seguir alimentándose siempre que exista energía disponible en el sistema.

Una vez que la red eléctrica vuelve a condiciones estables durante el tiempo establecido, el equipo desactiva el modo isla y reconecta automáticamente la instalación a la red principal.

⚡ Protección integrada

El RASMACOR COMBI-PRO-MAX-2P40 incorpora un interruptor magnetotérmico bipolar de 40 A, proporcionando protección frente a sobreintensidades y cortocircuitos. Además, incluye protección frente a sobretensiones permanentes con reconexión automática, evitando la necesidad de añadir dispositivos adicionales en el cuadro eléctrico.

🔄 Reconexión automática inteligente

Tras una desconexión por anomalía eléctrica, el sistema supervisa continuamente la tensión de la red. Cuando los valores se mantienen dentro de los rangos normales durante el tiempo de seguridad, el equipo realiza la reconexión de forma automática, restableciendo el suministro sin intervención manual.

🟢 Indicador de estado y control manual

Dispone de un indicador LED que permite conocer visualmente el estado del equipo y del suministro eléctrico. También incorpora un conmutador que permite forzar manualmente el modo isla, lo que resulta especialmente útil durante tareas de puesta en marcha, comprobaciones o mantenimiento de la instalación.

🛠️ Instalación y compatibilidad

Diseñado para montaje en carril DIN de 35 mm, el COMBI-PRO-MAX-2P40 es compatible con una amplia variedad de inversores fotovoltaicos que disponen de entrada de control para activación de modo backup o modo isla. Es válido para instalaciones monofásicas, bifásicas y trifásicas, según configuración.

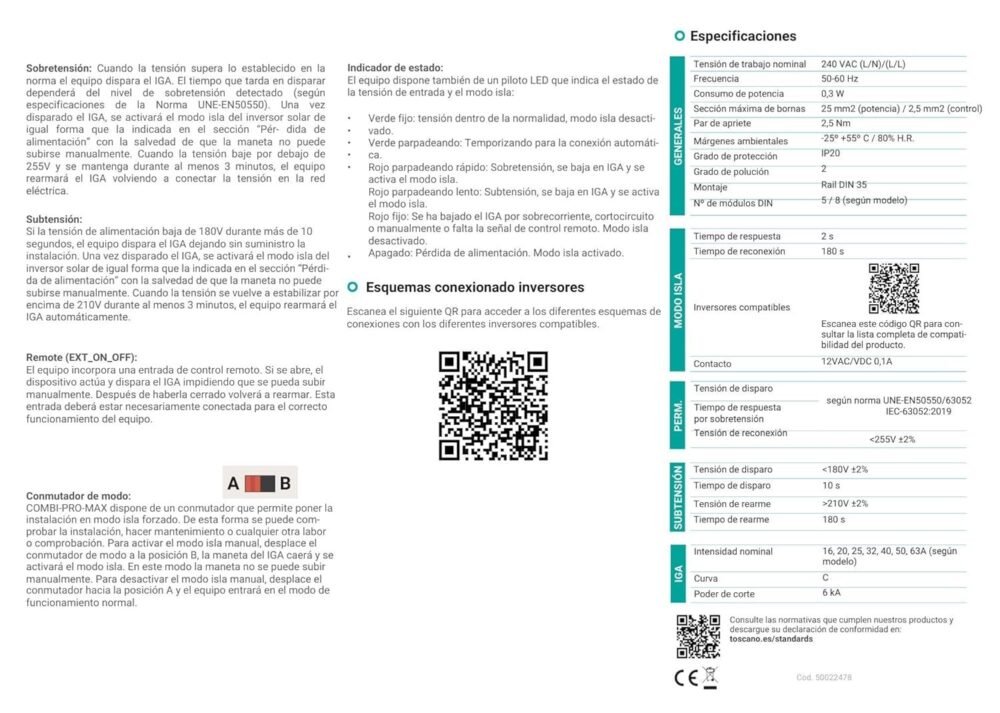

📊 Especificaciones técnicas principales

• Tensión nominal: 240 V AC
• Frecuencia: 50 / 60 Hz
• Intensidad nominal: 2P – 40 A
• Poder de corte: 6 kA
• Tiempo de respuesta: 2 s
• Tiempo de reconexión: 180 s
• Consumo propio: 0,3 W
• Grado de protección: IP20
• Montaje: Carril DIN

🏠 Aplicaciones habituales

• Viviendas con instalaciones fotovoltaicas
• Sistemas de autoconsumo con backup total o cargas críticas
• Instalaciones que requieren desconexión automática de red
• Cuadros eléctricos con espacio optimizado

El RASMACOR COMBI-PRO-MAX-2P40 es una solución completa y compacta para la gestión del suministro eléctrico en instalaciones solares, combinando seguridad, automatización y facilidad de integración en un solo equipo.
